磁翻板液位計廠家
點擊次數：3258 發布時間：2021-03-25 09:21:45
磁翻板液位計概述
KM-UHZ系列磁翻板液位計以磁性浮子為感測元件，并通過磁 性浮子與顯示色柱中磁性體的磁耦合作用，反映被測液位或界面的測量儀表。KM-UHZ系列磁翻板液位計適用于有壓容器或開口容器內易燃、易爆、有毒等液體上、下限位報警器和控制器。實現對鍋爐給水的自動化控制、報警和連鎖功能。還可以與傳感器組合，實現遠傳4-20mA標準信號輸出。
磁翻板液位計采用全金屬結構設計，堅固、簡潔、耐高壓、耐高溫、防腐、使用壽命長，廣泛應用于石油、化工、冶金、電力、 醫藥、食品、造紙等行業液體液位的測量與過程控制。

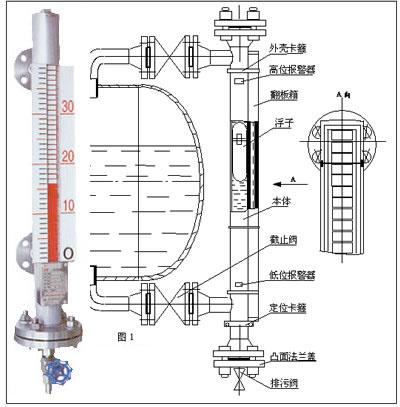

磁翻板液位計工作原理
根據浮力原理和磁性耦合作用研制而成，液位計測量管作為容器的一個旁通與容器相連，這樣測量管內的各種條件與容器內一致， 浮子在測量管內隨液面上升或下降，浮子內安裝的永久性磁鋼通過磁耦合作用，將測量值傳遞到現場指示器，使雙色顯示器同步顯示液位的高低變化，一般紅色直接表示液位的高度值。
磁翻板液位計主要特點
1、液位或界面測量
2、全金屬結構設計，堅固、簡潔
3、耐高壓、耐高溫、防腐、使用壽命長
4、長尺寸刻度，雙色顯示，醒目易讀、直觀
5、可視距離遠、角度范圍寬
6、測量介質與顯示、信號輸出密封隔離
7、關鍵遠傳元器件為俄羅斯進口干簧管
8、頂裝式、側裝式、底-側裝式、頂-側裝式等多種安裝形式
磁翻板液位計技術數據
1、測量范圍：300-6000mm（任選）
2、精度：±5mm，±10mm
3、防護等級：IP65，IP67
4、介質密度：≥450kg/m3
5、界面測量：兩種介質密度差≥150g/L
6、介質粘度：≤150CP
7、介質溫度：就地型：-70～+400℃ 遠傳型：-40～+200℃ 遠傳高溫型：200～+400℃
8、環境溫度：-40～+70℃
9、過程連接：側裝式法蘭DN20、DN25，頂裝式法蘭DN100、DN150
10、工作壓力：PN1.0、1.6、2.5、4.0、6.4、10.0、16.0MPa
11、主體材質：201SS，304SS，316SS，316L，PTFE襯里
12、儀表類型 就地指示型：大型刻度條，雙色顯示，就地直讀，翻柱直徑8mm
13、遠傳變松型：大型刻度條，雙色顯示，就地直讀，二線制24VDC供電，4-20mA信號輸出 報警開關型：可在就地指示型或遠傳變送型上增加限位開關
14、液位控制功能；觸點容量：220VAC/1A，
15、輸出形式：常開常閉觸點，供電電源：24VDC或220VAC
16、電遠傳本質安全火花防爆本安型ExiaⅡCT6 電遠傳隔爆可用于易燃、易爆危險場合隔爆型ExdⅡCT6
17、遠傳*大距離：3km
磁翻板液位計主要結構
⑴（普通型），它是由本體、浮子、面板框等部件組成。液位計與容器上下法蘭連接，連接時中間加閥門，安裝在一側。它適用于在不需要保溫或冷卻，且介質對奧氏體不銹鋼不腐蝕的場合。
⑵（保溫型），它的結構在（1）型的基礎上增設保溫隔套管、保溫連接管、上下保溫連接管與設備保溫系統相連接，通過開啟閥門的大小即可達到所需要的溫度。
⑶（側頂型），它是由磁性浮球、浮標、側裝本體組件、面板框等部件組成，顯示位置為側面頂部，適于高溫、高粘稠介質或側開孔容器。
⑷（頂裝型），它是有面板框、頂裝本體組件、導向管、浮球等部件組成，顯示位置為頂部，適用于埋地式或頂部開孔貯槽、介質竄動不大的場合。
⑸（抽真空型），它的結構在⑴型的基礎上增設真空管，使液位計本體與外界隔離，適用于保溫、加熱、隔熱、降溫等場合。
⑹（襯四氟型），它的結構是在⑴型的基礎上內襯聚四氟乙烯，適用于常溫、常壓耐腐蝕性場合
