甲醇介質流量計的工作原理與結構組成特點及應用
點擊次數：2636 發布時間：2021-01-03 08:39:29
一、工作原理

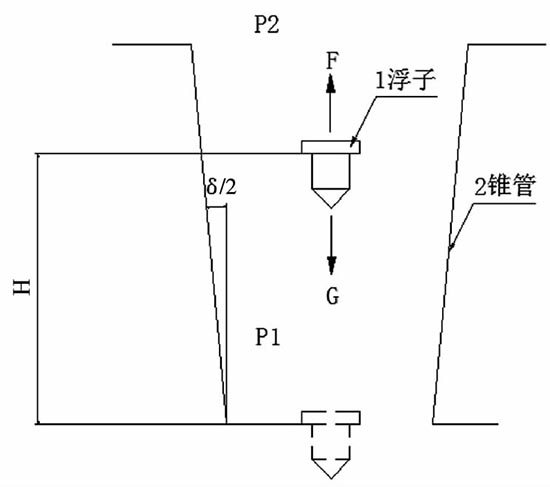

流量計工作原理如圖１所示：

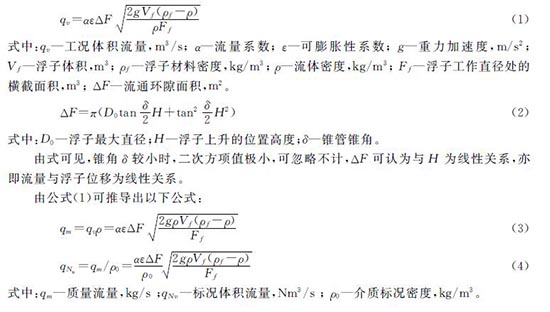

流量計垂直安裝在管道上，流體自下向上流經錐管，浮子在Ｐ１、Ｐ２差壓作用下產生上升或下移，當浮子此差壓（Ｐ２－Ｐ１）與浮子重力Ｇ、浮力Ｆ、粘滯力合力平衡時，處于平衡狀態。建立方程并推導（可參考相關專業資料，此處省略），忽略粘滯力影響，假設流量系數為常數，可得出浮子位移與流量成線性對應關系。浮子流量計的流量方程為：
圖１甲醇介質流量計工作原理圖
二、溫壓補償算法
流量計在測量氣體介質時，當氣體溫度、壓力不穩定，造成被測氣體工況密度變化較大時，流量指示誤差增大，此時應進行溫度壓力補償計算，恢復儀表測量的準確性。具體推導、計算如下：
２．１工況體積流量：
三、溫壓補償技術
由溫壓補償算法推導可知，當實際被測氣體介質工作狀態發生變化時（即壓力Ｐ、溫度Ｔ偏離設計）通過采集氣體介質的壓力、溫度信號，通過公式（５）、（６）、（７）、（８）計算，即可實現溫
圖２分體式溫壓補償型
流量計結構示意圖
度壓力在線實時補償計算，得到準確的流量信號，此即為甲醇介質流量計溫壓補償技術。
四、溫壓補償型甲醇介質流量計結構組成、特點及應用
４．１分體式結構
流量計、溫度變送器、壓力變送器單獨安裝，流量信號、溫度信號、壓力信號分別輸入ＤＣＳ或控制計算器進行流量的溫度、壓力補償計算，完成流量、壓力、溫度各參數的顯示、輸出、打印等功能。此種結構安裝靈活，特別適用于現場流量計的升級改造，如圖２所示。號、溫度信號、壓力信號輸入到溫壓補償功能設計的流量計轉換器中，進行流量的溫度、壓力補償計算，完成流量、壓力、溫度各參數的顯示、輸出、打印等功能。此種結構測量準確度高，體積小，安裝方便，如圖３所示：
圖３一體式溫壓補償型流量計結構示意圖
１、甲醇介質流量計２、溫度傳感器３、壓力傳感器甲醇介質流量計由傳感器（包括法蘭、測量管、上導向器、浮子、錐管或孔板、下導向器、連接支架、連接螺釘?shù)龋┖蜏貕貉a償型指示器及其內部零部件等構成。
